项目案例

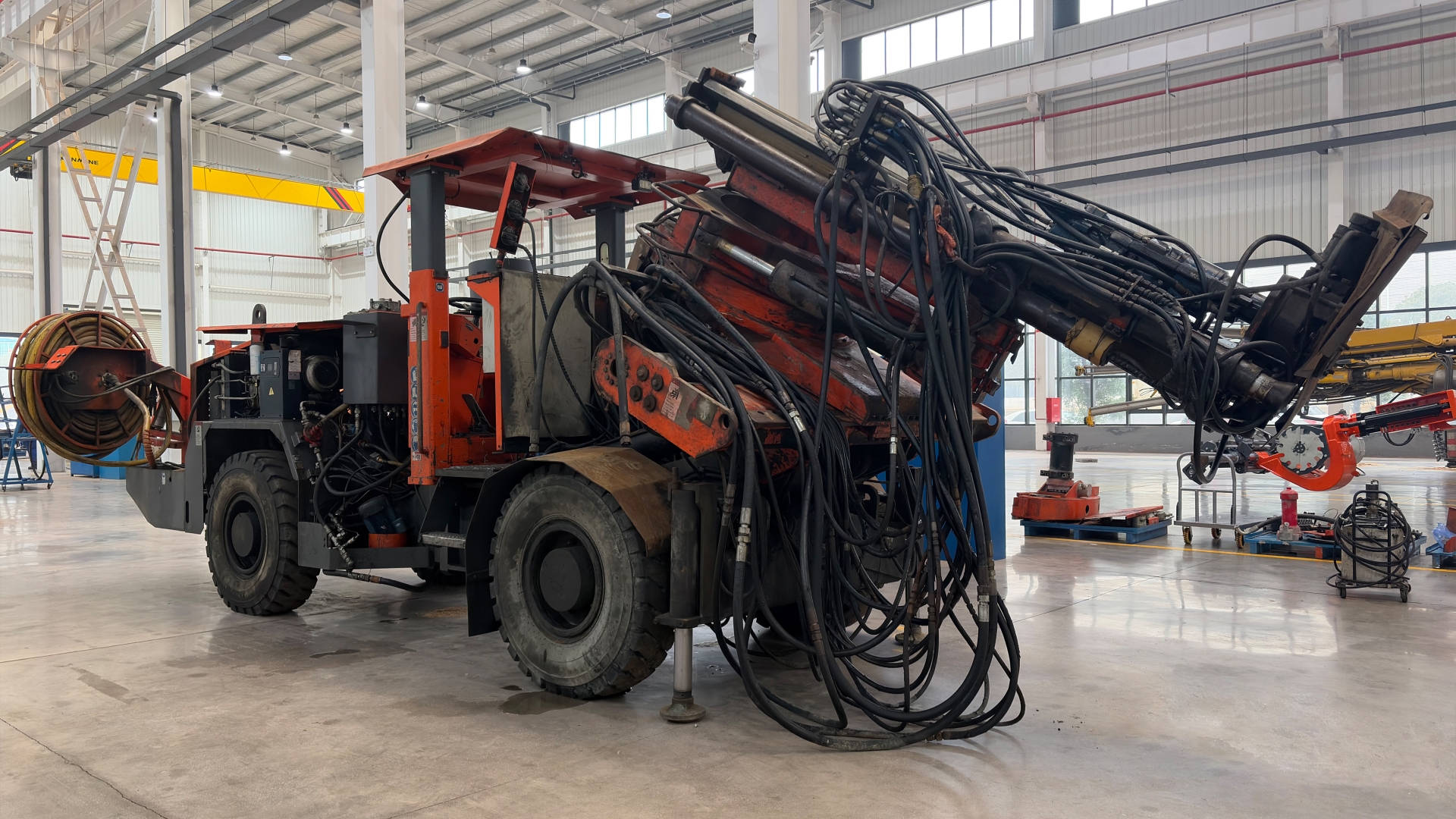

一、拆解与深度检测：全面排查设备内部病灶

1. 钻臂与凿岩机构检测：DL4 台车专属中深孔钻臂承受持续冲击载荷，拆解后发现凿岩机冲击活塞、配流阀磨损严重；推进梁导轨磨损、导向滑块间隙超限，直接造成钻进阻力变大、钻孔偏斜量增加；钻臂铰接销轴、衬套磨损，臂架摆动定位不稳。

2. 液压系统检测：采用专业液压检测仪对主泵、多路换向阀、伸缩油缸、摆动油缸逐一检测。主变量泵长期高压冲击产生内部泄漏；多路阀阀芯磨损卡滞，钻臂动作响应变慢；大量液压橡胶管路老化龟裂，井下频繁渗油，污染作业面。

3. 电气与传感系统诊断：借助专用设备扫描排查，发现井下潮湿环境造成控制线束老化破皮、接头氧化腐蚀；角度传感器、位置传感器灵敏度衰减，导致中深孔布孔定位不准；车载控制程序运行偶发卡顿，自动布孔功能失效。

二、核心部件修复升级：精密加工重塑装备性能

• 钻臂及凿岩机构修复：对凿岩机冲击组件开展精密珩磨加工，更换高强度耐磨冲击活塞；推进梁导轨采用激光熔覆工艺做耐磨强化处理，更换全新导向滑块；对钻臂铰接孔、销轴做修复加工，更换衬套，保障钻臂摆动平顺稳定，降低钻孔偏斜。

• 液压系统升级改造：更换高性能变量主泵，优化液压油路，降低系统发热；对多路阀阀芯进行研磨修复，全套更换耐高压耐油密封件；加装液压压力、温度在线监测模块，实现液压异常提前预警，减少井下突发漏油故障。

• 电气控制系统重构：全部更换耐潮湿、防爆耐磨井下专用线缆，重做线路接头防护；升级车载控制程序，优化中深孔扇形孔自动布孔算法，新增故障自诊断功能；更换高精度角度与位置传感器，将中深孔凿岩定位误差控制在 ±2.5cm 以内，满足矿山爆破孔施工精度要求。

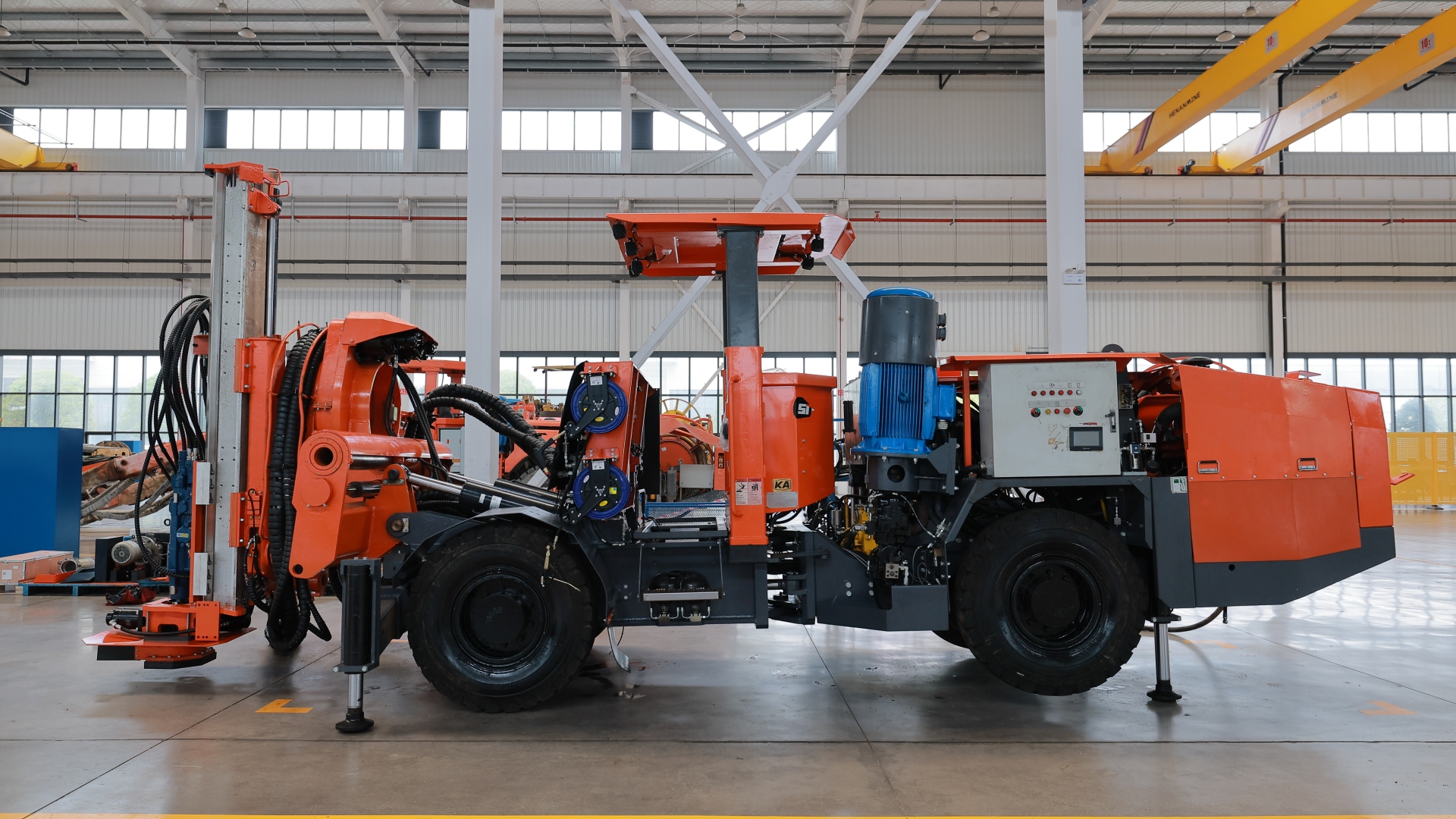

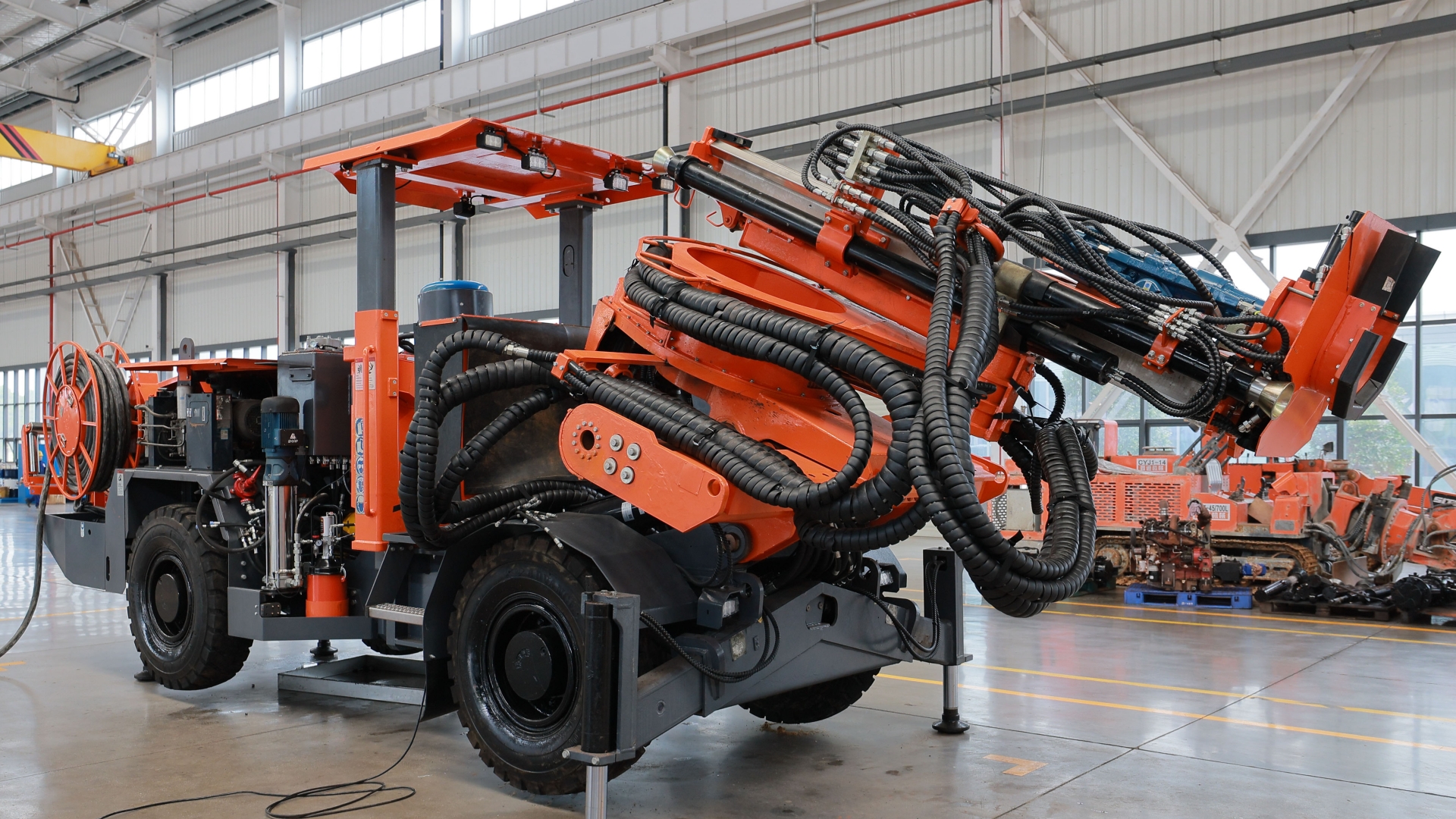

三、组装与严苛调试：层层试验保障井下作业可靠性

1. 空载调试：整机连续 72 小时空载运行测试，验证钻臂回转、推进、凿岩各动作联动协调性，检测液压压力稳定性、电控信号连续性。

2. 模拟负载试验：模拟矿山井下硬岩工况开展中深孔凿岩负载试验，测试钻进速度、冲击能量、钻孔偏斜度等关键指标。再制造完成后，设备中深孔钻进效率较维修前提升 32%，钻孔定位精度达到新机标准。
